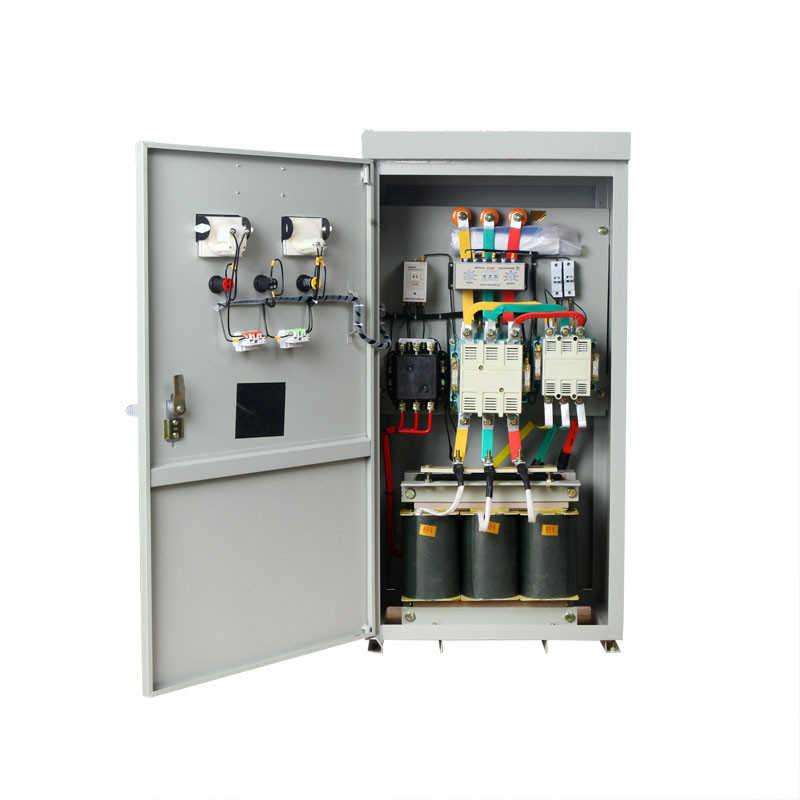

随着工业技术的开展，电气操控系统在工业范畴之中越来越常见。电气操控柜是电气操控系统的核心部件，它的规划是否合理关系到整个设备的安全。为了满足电气操控设备的制造和运用要求，有必要进行合理的电气操控工艺规划。

　　1、了解工艺

　　要规划电气操控柜，第一步有必要要了解工艺，明确操控逻辑。

　　如规划8100的一拖多操控柜，要求的工艺就是一台变频器配合多台水泵作业。首先变频器带着1#泵变频发动，随着频率的上升，管道压力也跟着增大。当1#泵达到最大频率时仍达不到目标压力，系统将1#泵切入工频运行，变频器切到2#泵，使得2#泵变频器发动，以此类推。

　　2、规划选型

　　了解完工艺后，接下来就是电气元件的选型。

　　8100的一拖多操控柜需要用到的电气元件有：空气开关，熔断器，交流接触器，热继电器，恒压供水操控器，开关电源等。电气元件的额外容量和导线的容量根据水泵的额外电流进行恰当扩大，如空气开关的额外电流为水泵额外电流的1.5倍。

　　3电气图纸规划

　　电气图纸包含电气原理图和电气元件安置图。

　　电气原理图：意图是便于阅览和剖析操控线路，应根据结构简略、层次分明清晰的原则，选用电气元件展开形式制作。它包含一切电气元件的导电部件和接线端子，但并不依照电气元件的实践安置位置来制作，也不反映电气元件的实践大小。电气原理图一般分主电路和辅助电路（操控电路）两部分。

　　电气元件安置图：指在电气设备中电气元件的实践安置图（反映电气元件的大小）。

　　电气安置时要留意：

　　1.强电弱电要分开并留意屏蔽，避免外界干扰；

　　2.电气元件的布局要考虑规整美观，外形尺寸与结构类似的电气元件安放在一起；

　　3.电气元件安置要有必定间隔，以利于散热。

　　4操控柜的布线

　　1.选用线槽布线：布线放过线槽时，要确保线槽间接缝对齐，尽量避免布放斜向线槽；

　　2.固定端子排：端子排一般排放在操控柜或操控台的最下方,如有接地铜条则接地铜条安装在最下方；

　　3. 标号套管：同一线径的线,选用同线径的标号套管（异型管），保持在一个操控柜中一切套管文字方向的一致性，即一切水平、垂直套管上文字的方向一致，这样一是方便查线,二是看起来比较规整。
