江门配电柜的检修操作步骤

2019-07-03 1044

  操作前应按下列过程进行:逐个断开低压侧的负荷,断开高压侧的断路器,合上接地开关,并锁好高压开关锁好高压开头柜,并在开关把手上挂上“禁止合闸,有人作业”的标识牌,连上另一路供电联络柜(务必断开检修柜一路的总低压柜断电器)

  检修操作过程:

  母排接触处重新擦净,并涂上电力复合脂,用新绷簧垫片螺丝加以紧固,检查母排间的绝缘子,间距、衔接处有无反常,检查电流、电压、互感器的二次绕组接线端子衔接的牢靠性。1.配电箱、开关箱内的电器有必要牢靠、无缺,禁止运用破损、不合格的电器。

  2.总配电箱的电器应具有电源阻隔,正常接通与分断电路,以及短路、过载、漏电维护功用。电器设置应契合下列原则:

  ①当总路设置总漏电维护器时,还应装设总阻隔开关、分路阻隔开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电维护器是一起具有短路、过载、漏电维护功用的漏电断路器时,可不设总断路器或总熔断器。

  ②当各分路设置分路漏电维护器时,还应装设总阻隔开关、分路阻隔开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电维护器是一起具有短路、过载、漏电维护功用的漏电断路器时,可不设分路断路器或分路熔断器。

  ③阻隔开关应设置于电源进线端,应选用分断时具有可见分断点,并能一起断开电源所有极的阻隔电器。如选用分断时具有可见分断点的断路器,可不另设阻隔开关。

  ④熔断器应选用具有牢靠灭弧分断功用的产品。

  ⑤总开关电器的额外值、动作整定值应与分路开关电器的额外值、动作整定值相适应。

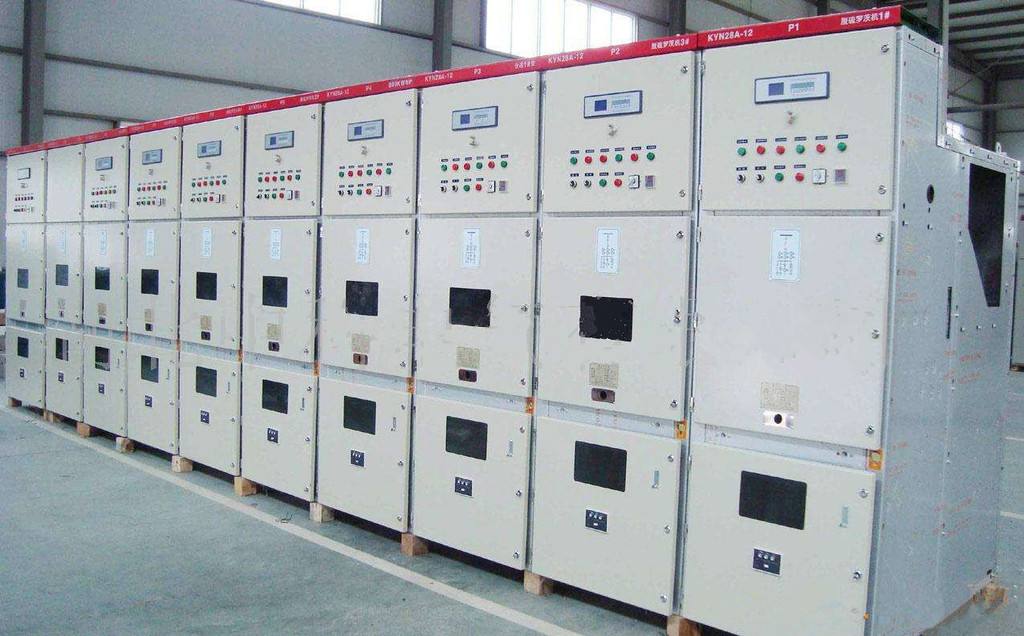

江门配电柜

  3.总配电箱应装设电压表、总电流表、电度表及其他需要的外表。专用电能计量外表的装设应契合当地供用电管理部门的要求。装设电流互感器时,其二次回路有必要与维护零线有一个衔接点,且禁止断开电路。

  4.分配电箱应装设总阻隔开关、分路阻隔开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应契合JGJ46—2005标准中第8.2.2条要求。

  5.开关箱有必要装设阻隔开关、断路器或熔断器,以及漏电维护器。当漏电维护器是一起具有短路、过载、漏电维护功用的漏电断路器时,可不装设断路器或熔断器。阻隔开关应选用分断时具有可见分断点,能一起断开电源所有极的阻隔电器,并应设置于电源进线端。当断路器是具有可见分断点时,可不另设阻隔开关。

  6.开关箱中的阻隔开关只可直接控制照明电路和容量不大于3.OkW的动力电路,但不该频频操作。容量大于3.OkW的动力电路应选用断路器控制,操作频频时还应附设接触器或其他发动控制装置。

  7.开关箱中各种开关电器的额外值和动作整定值应与其控制用电设备的额外值和特性相适应。通用电动机开关箱中电器的标准可按本标准附录C选配。

  8.漏电维护器应装设在总配电箱、开关箱靠近负荷的一侧,且不得用于发动电气设备的操作。

  9.漏电维护器的选择应契合现行国家标准《剩余电流动作维护器的一般要求》(GB6829—1995)和《漏电维护器装置和运转的要求》(GB13955-一1992)的规则。

  10.开关箱中漏电维护器的额外漏电动作电流不该大于30mA,额外漏电动作时刻不该大于O.1s。运用于潮湿或有腐蚀介质场所的漏电维护器应选用防溅型产品,其额外漏电动作电流不该大于15mA,额外漏电动作时刻不该大于O.1s。

  11.总配电箱中漏电维护器的额外漏电动作电流应大于30mA,额外漏电动作时刻应大于O.1s,但其额外漏电动作电流与额外漏电动作时刻的乘积不该大于30mA?s。

  12.总配电箱和开关箱中漏电维护器的极数和线数有必要与其负荷侧负荷的相数和线数一致。

  13.配电箱、开关箱中的漏电维护器宜选用无辅佐电源型(电磁式)产品,或选用辅佐电源故障时能主动断开的辅佐电源型(电子式)产品。,当选用辅佐电源故回!障时不能主动断开的辅佐电源型(电子式)产品时,凰应一起设置缺相维护。

  14.({lI)漏电维护器应按产品说明书装置、运用。对放置已久重新运用或接连运用的漏电维护器应逐月检测,发现问题应及时修补或替换。漏电维护器应正确运用接线办法。

  15.配电箱、开关箱的电源进线端禁止选用插头和插座份三做活动衔接。
